YN-12系列环网柜是一个全密封全绝缘的系统，其所有带电部件以及开关均封闭在不锈钢的壳体内，整个开关装置不受外部环境条件的影响，确保设备运行的可靠性及安全，实现免维护。通过内置母线扩展，可实现任意组合，达到全模块化；在实现全屏蔽和全绝缘的高可靠性及安全性的同时，节省空间，减少投资；且该系列环网开关设备同时提供自动化解决方案，方便升级为智能型环网柜，为客户提供智能的供配电方案。

环境温度    最高温度+50℃，最低温度-40℃，最高日平均温度不超过35℃；

相对湿度日平均值不超过95%，月平均值不超过90%；

风速不超过35m/s;

污秽等级Ⅲ级；

地震烈度 8级；

地面倾斜度不大于3度，海拔高度不超过1000米；

安装地点安装在没有火灾，爆炸或者剧烈震动、通风良好、无腐蚀性气体的场所。

特殊条件：当设备安装在海拔高度为1000米以上时，需特别注明，以便公司在制造时对SF6压力进行调整。

如果涉及特殊恶劣条件，请务必向公司咨询。

GB1984-2003高压交流断路器

GB1985-2005高压交流隔离开关和接地开关

GB3804-2004 3.6kV~40.5kV高压交流负荷开关（1EC60265) GB16926-2009交流高压负荷开关熔断器组合电器(IEC60420)

GB3906-2006 3.6kV~40.5kV交流金属封闭开关设备和控制设备

GB/T11022-2011高压开关设备和控制设备标准的共用技术要求(EC60694)

GB/T11023高压开关设备SF6气体密封试验方法 GB4208-2008外壳防护等级(1EC60529)

DL/T 404 3.6kV~40.5kV交流金属封闭开关设备和控制设备

DL/T728-2000气体绝缘金属封闭开关设备订货技术导则

Q/CSG10012中国南方电网城市配电网技术导则

国家电网公司物资采购标准-12kV、24kV环网柜通用技术规范

高安全性：所有的带电部分封闭在SF6气箱中，实现全密封全绝缘：具备满足五防要求的机械连锁，杜绝误操作的出现；进出线电缆采用全绝缘全密封可触摸连接方式，最大程度保证人身安全；箱体装设气压监测装置，实现运行期内气压的实时监测；气箱后下方设有防爆泄压装置，通过权威机构的内燃弧试验。

方案灵活：进出线方式灵活，可实现左、右及下进（出）线；组合方式灵活，所有单元之间可实现任意组合，无限制扩展；采用内置式母线扩展方式，全面满足使用性、经济性及美观要求：设计方案灵活，可满足用户现场的要求。

结构紧凑合理：所有单元模块尺寸一致（计量模块除外），紧凑的尺寸同时又不影响施工的方便性。

经济性：免维护；占地小，性价比高；使用寿命超过30年。

应用广泛：气箱部分为不锈钢板经机器人全自动TIG密封焊接，防护等级达到P67,可安装在潮湿、多沙尘、盐污、矿山及任何空气污秽的场所而不必采取特别预防措施。

智能化：可配套提供电动操作装置、配电自动化终端设备，实现具备“三遥”功能的智能开关设备，满足智能电网对该类设备的所有要求。

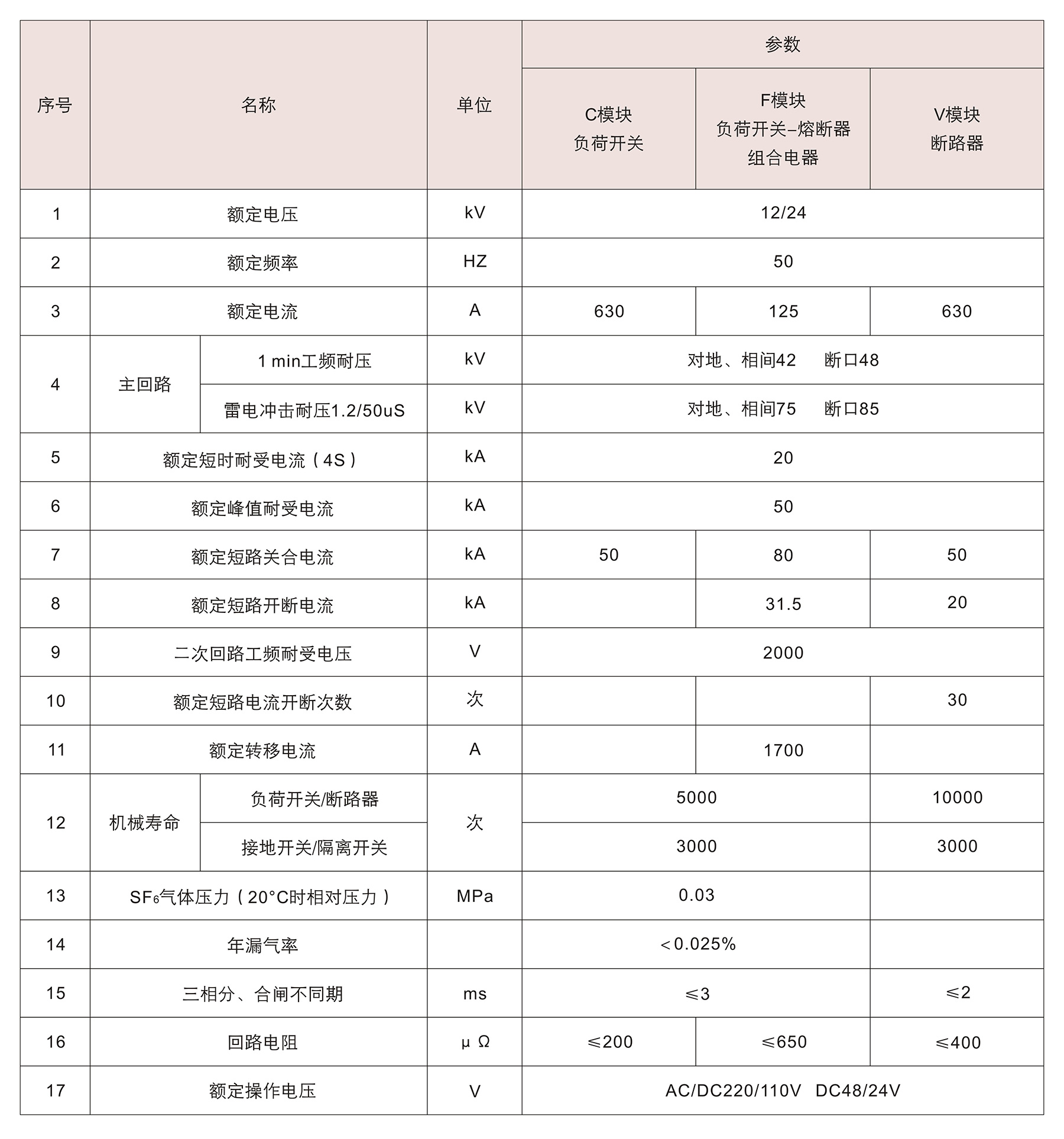

性能指标：

SF6气体压力    20℃下绝对压力为1.4bar

SF6气体年泄漏率    0.025%/年 SF6

气箱防护等级    1P67,开关柜外壳防护等级：1P43,SF6气室不锈钢厚度3.0mm

电缆套管标准    DIN47636T1

开关柜颜色    RAL7035
